Installationsanleitung Iseo Schließzylinder

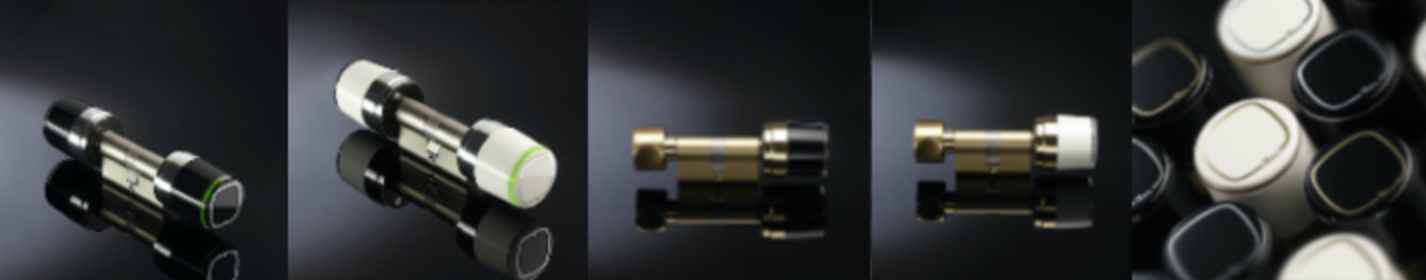

Iseo SCHLIIEßCYLINDERS
- Libra Smart – Elektronischer Knaufzylinder, Knaufmodul als Doppelknaufzylinder mit einseitiger elektronischer Berechtigung
Benötigte Werkzeuge & notwendiges Zubehör
- ISEO Zylinder in Originalverpackung, inkl. Inbusschlüssel 2.5mm
- ISEO Master Card Set
- Optional: ISEO Montage-/Demontage-Werkzeug für Knauf-Abdeckung
- BlueID Lock Admin App, inkl. Tenant Name, User Name und Passwort
- BlueID ACaaS Web GUI, inkl. Tenant Name, User Name und Passwort
- Kreuzschlitzschraubendreher für M5
Mechanische Montage
Entnehmen Sie die technischen Daten zu Abmessungen, Stromversorgung, Betriebstemperatur, Einbauort und weiteres mehr dem Produktdatenblatt.
User manual - “Certifications”, S. 10 + “Technical Data”, S. 12f
ISEO, Libra Smart, Elektronisches Knaufmodul - Datenblatt
ISEO, Libra Smart, Elektronisches Knaufmodul - Montageanleitung
ISEO, Libra Smart, Elektronischer Zylinder - User Manual
1. Beachten Sie die Warn- und Installateurhinweise des Herstellers
Montageanleitung, “Hinweise für den Installateur”, S. 1
2. Machen Sie sich mit dem Aufbau und Lieferumfang des Zylinders vertraut.
User manual - “Package contents”, S. 16
3. Setzen Sie die Batterie in das elektronische Knaufmodul ein und schrauben Sie die Abdeckung auf das Modul.
Montageanleitung - S. 1 links
4. Entfernen Sie das mechanische Knaufmodul.
Montageanleitung - “B”, S. 1 rechts
5. Montieren Sie das Zylindergehäuse im Schloss und anschließend das mechanische Knaufmodul auf dem Zylindergehäuse.
Montageanleitung - “B”, S. 1 rechts
Inbetriebnahme
-
Lernen Sie die ISEO Master Card ein, indem Sie diese vor den elektonischen Knauf halten. Erfolgreiches Einlernen wird durch akustische und visuelle Signalisierung bestätigt.
-
Setzen Sie die Zeit mit Hilfe der BlueID Lock Admin App.
-
Legen Sie in der ACCESS Web GUI ein neues Schloss an.
-
Nachdem das Schloss nun in der Access GUI angelegt wurde, erfolgt nun die Zuweisung des Zylinders mit der Lock Admin App.
-
Funktionalität mit Hilfe der Lock Admin App testen.
Wartung
- Batteriewechsel*:”
User manual - “Battery replacement”, S. 18ff -
Um eine ordnungsgemäße Funktion sicherzustellen, verwenden Sie bitte immer Batterien gemäß den Vorgaben des Herstellers. Andere, als die vom Hersteller vorgeschriebenen Batterien, können trotz gleicher Spezifikation zu unerwartetem Spannungsabfall und Fehlfunktion führen.
